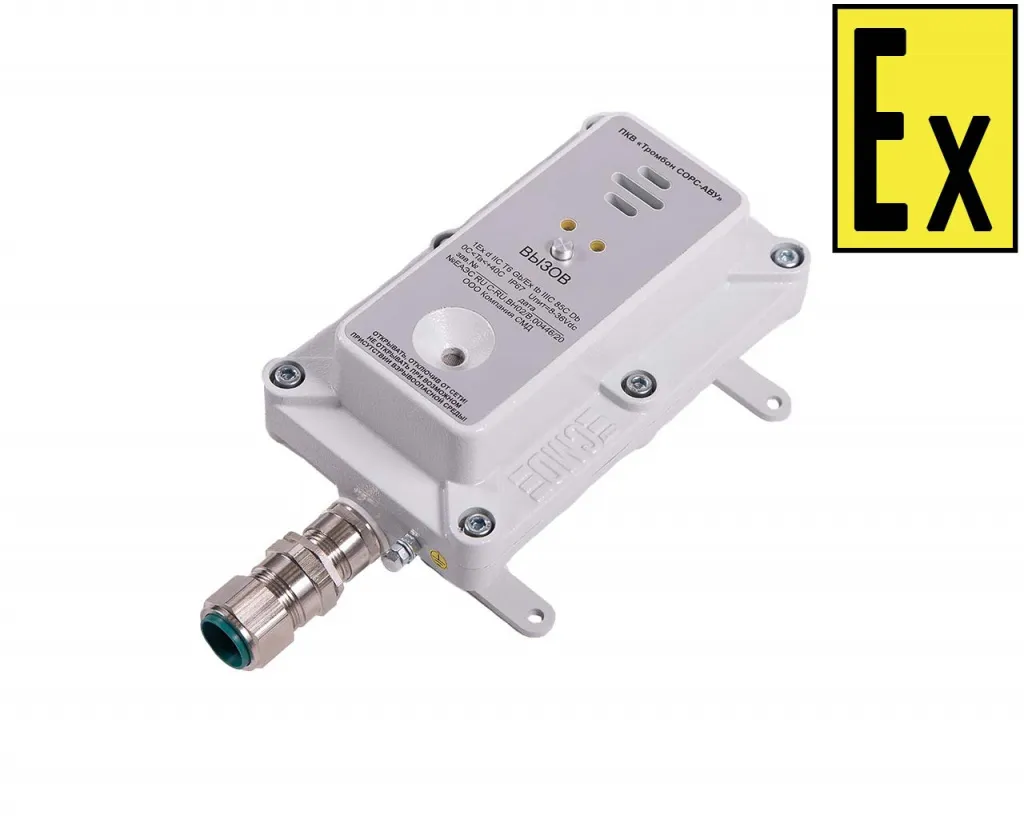

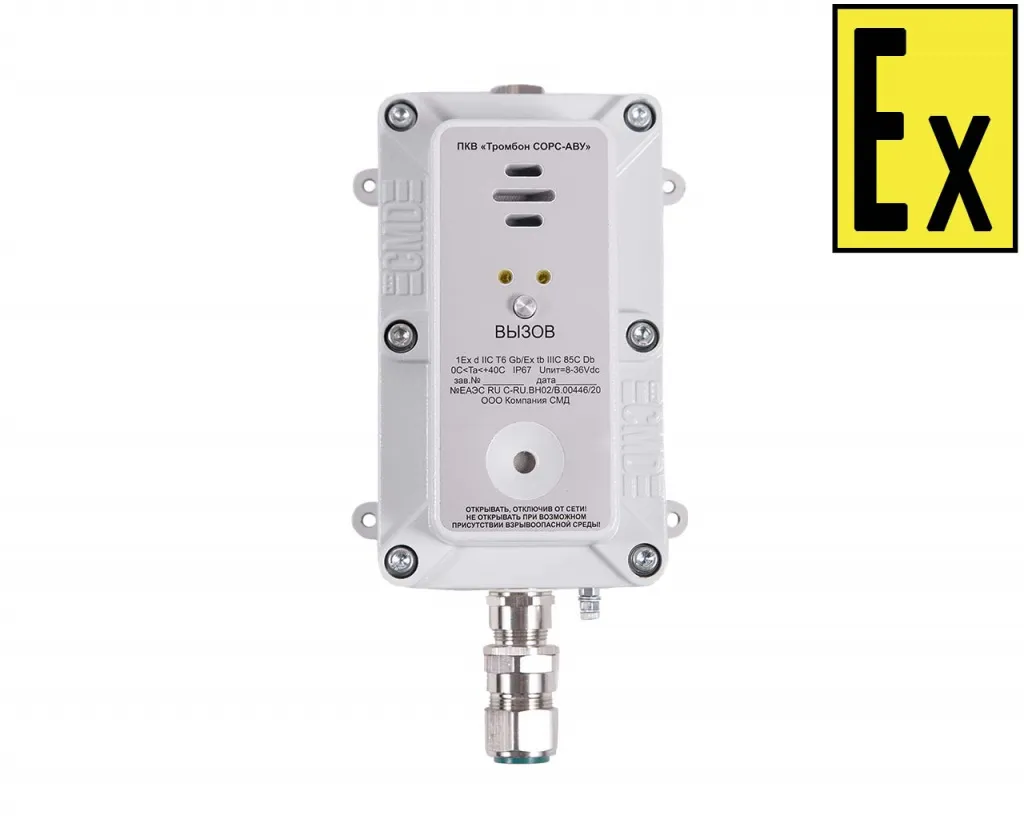

Взрывозащищенное абонентское вызывное устройство ПКВ «Тромбон СОРС-АВУ», (далее в тексте АВУ) является компонентом Системы Обратной Речевой Связи «Тромбон СОРС» (далее СОРС). АВУ предназначено для организации двусторонней голосовой связи с помещением диспетчерской, где располагается устройство приема вызовов - пульт диспетчера «Тромбон СОРС– ПД»(Далее ПД). Основным компонентом СОРС, который обеспечивает питание и связь между всеми АВУ и ПД в системе, является локальный блок связи «Тромбон СОРС-ЛБС»(далее ЛБС). К каждому ЛБС возможно подключить 1 пульт диспетчера и до 4-х линий связи с АВУ, в каждой линии связи можно установить до 8-и АВУ. В СОРС можно использовать до 16 устройств ЛБС.
В системе СОРС возможны 2 одновременных сеанса связи. Все компоненты системы СОРС связываются цифровой линией связи (интерфейс RS485) протяженностью до 1200м.
ПКВ «Тромбон СОРС-АВУ» является оконечным абонентским переговорным устройством, которое может быть установлено во взрывоопасных зонах промышленных предприятий и объектов, и в составе системы «Тромбон СОРС» может быть применено для построения:
- систем обратной речевой связи, как элемент СОУЭ 4 и 5 типов (систем пожарной автоматики);
- систем диспетчерской связи;
- систем громкоговорящего оповещения.
АВУ имеет взрывозащиту вида «взрывонепроницаемая оболочка “d”» и имеет маркировку взрывозащиты по ГОСТ 31610.0-2014 (IEC 60079-0:2011) 1Ex d IIC T6 Gb / Ex tb IIIC T85°C Db. АВУ относится к взрывозащищенному электрооборудованию групп II, III по ГОСТ 31610.0-2014 (IEC 60079-0:2011) и предназначено для применения во взрывоопасных зонах в соответствии с установленной маркировкой взрывозащиты, требованиями ТР ТС 012/2011, ГОСТ IEC 60079-14-2013, других нормативных документов, регламентирующих применение электрооборудования.
ПКВ «Тромбон СОРС–АВУ» рассчитано на эксплуатацию при температуре окружающей среды от 0°С до +40°С и атмосферном давлении от 84 до 106.7 кПа. Устройство выполнено в климатическом исполнении УХЛ1 по ГОСТ 15150-69, со степенью защиты оболочки – IP66 по ГОСТ 14254.
